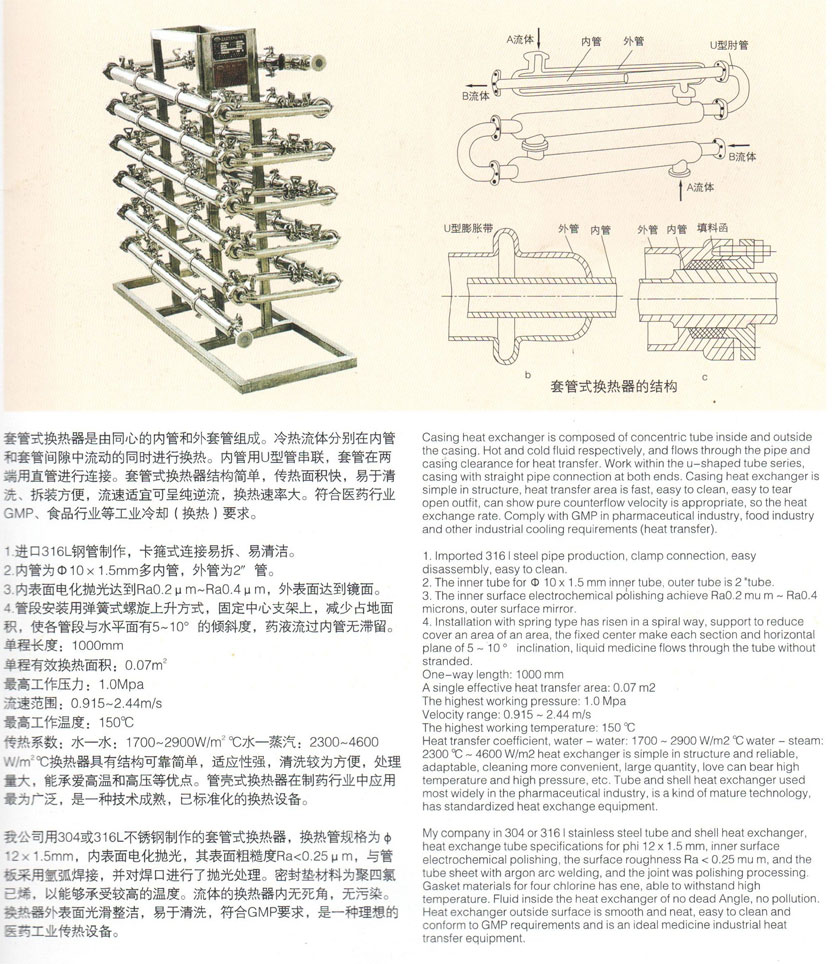

套管换热器是由同心的内管和外套管组成。冷热流体分别在内管和外套管环隙中流动的同时进行传热。内管用U形串联,套管用直管段连接。套管式换热器结构简单,传热面积易增减,清洗拆装方便,流速适宜可呈纯逆流,传热速率大。 设备采用SUS316L或SUS304不锈钢制造,内管为DN25,外套管为DN50,管段之间全部使用卡箍连接,拆装方便,管段安装呈螺旋上升,换热管都固定在中心的支撑架上。减小了占用面积,又使各管段有了与水平面5~10度的倾斜角,从而保证了换热器内管路无死角,药液流过内管时无滞留。因此,此种套管换热器是用于药液快速冷却的理想设备。
